RDMA-00-名词解释

runzhliu 收录于 Kubernetes和容器
   约 4437 字   预计阅读 9 分钟

概述

  1. Mellanox: 迈洛思是基于InfiniBand和以太网技术的计算机网络产品供应商，已经被Nvidia收购
  2. RDMA: Remote Direct Memory Access也叫远程直接内存访问，是一种绕过远程主机操作系统内核访问其内存中数据的技术，由于不经过操作系统，不仅节省了大量CPU资源，同样也提高了系统吞吐量、降低了系统的网络通信延迟，尤其适合在大规模并行计算机集群中有广泛应用
  3. InfiniBand: 一种高性能、低延迟的互连技术，它专门用于连接计算机和存储设备，以提高计算机集群和数据中心之间的通信性能。它使用专用的物理介质和协议，支持点对点和多点连接，同时支持RDMA（远程直接内存访问）和消息传递等通信方式
  4. RoCE: RDMA over Converged Ethernet，是一种网络协议，允许通过以太网网络进行远程直接内存访问(RDMA)，可以在不需要特殊硬件支持的情况下，实现低延迟、高吞吐量的数据传输
  5. iWARP: 互联网广域RDMA协议，是一种计算机网络协议，实施远程直接内存访问(RDMA)，以通过Internet协议(IP)网络进行高效数据传输
  6. HCA: The IB Host Channel Adapter，一般是指RDMA网卡
  7. SRIOV: Single Root Input/Output Virtualization允许单个物理网络接口控制器(NIC)出现为多个独立的虚拟NIC，每个虚拟NIC都具有自己的虚拟资源集，例如虚拟MAC地址、虚拟VLAN标签和虚拟队列
  8. Multus CNI: 为pod提供了多网络的支持

传输速率对比

RDMA 设备的传输速率主要有以下几种类型:

  1. FDR(Fourteen Data Rate): 传输速率为56Gbps，支持InfiniBand和Omni-Path等协议
  2. EDR(Enhanced Data Rate): 传输速率为100Gbps，支持InfiniBand 和 Omni-Path 等协议
  3. HDR(High Data Rate): 传输速率为200Gbps，支持InfiniBand和Omni-Path等协议
  4. NDR(Next Data Rate): 传输速率为400Gbps，支持InfiniBand和Omni-Path等协议

以太网卡的传输速率主要有以下几种类型:

  1. 10Mbps: 传输速率为10兆位每秒，属于最初的以太网标准。现在已经很少使用
  2. 100Mbps: 传输速率为100兆位每秒，也称为快速以太网，已经成为了标准的以太网速度
  3. 1Gbps: 传输速率为1千兆位每秒，也称为千兆以太网，是目前最常用的以太网速度
  4. 10Gbps: 传输速率为10千兆位每秒，也称为10千兆以太网，适用于高速数据传输的场景，如大规模数据中心
  5. 25Gbps/40Gbps/50Gbps/100Gbps: 这些都是高速以太网标准，适用于超高速数据传输的场景，如大型互联网企业、云计算、高性能计算等

需要注意的是，RDMA 设备的传输速率不仅取决于硬件设备本身，还受到操作系统、驱动程序、网络拓扑结构等多方面因素的影响。因此，在实际使用中，需要根据具体情况综合考虑并进行优化配置，以达到最佳性能。

Mellanox RDMA设备

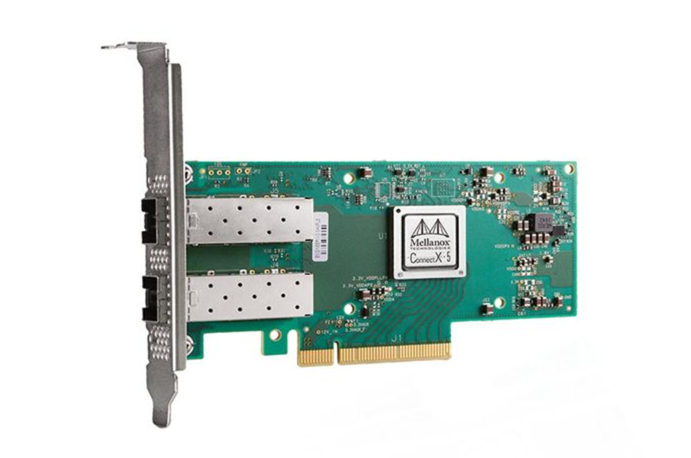

NVIDIA Mellanox ConnectX-5 Adapters

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_9.png

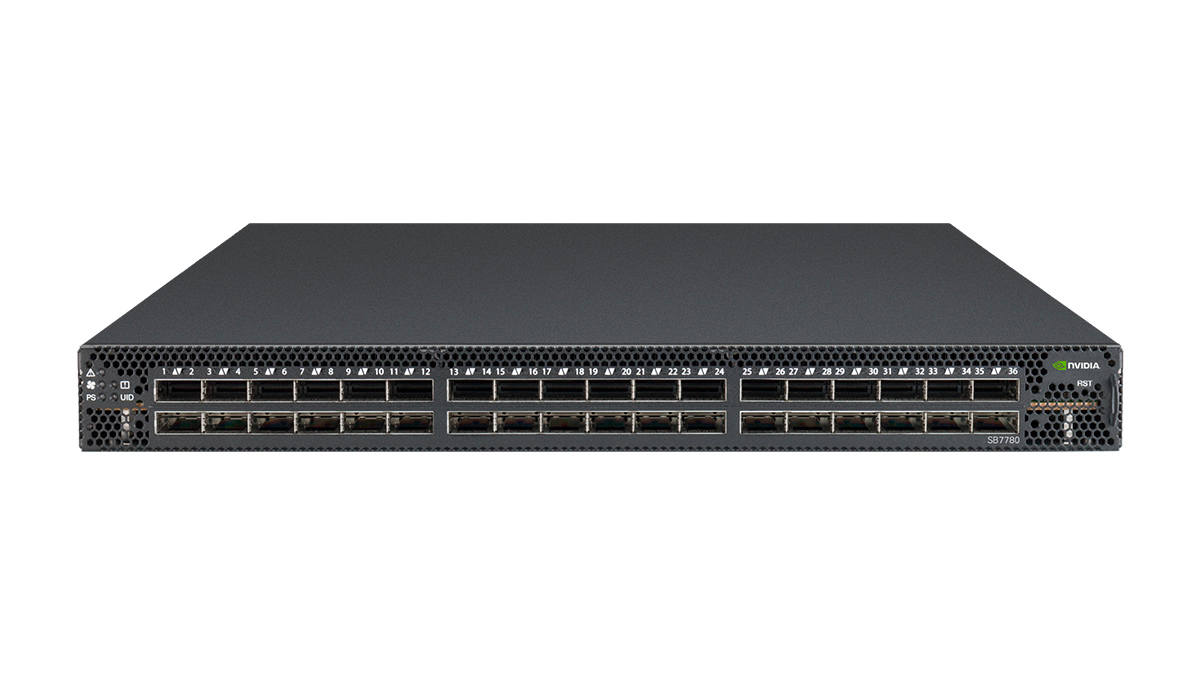

NVIDIA Mellanox SB7780/7880 InfiniBand Router Switch Series

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_10.png

Intel RDMA设备

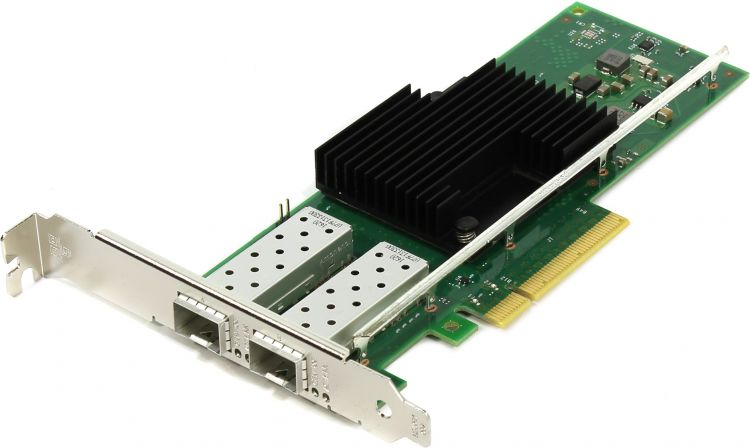

Intel x722-da2 Ethernet Network Adapter

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_3.png

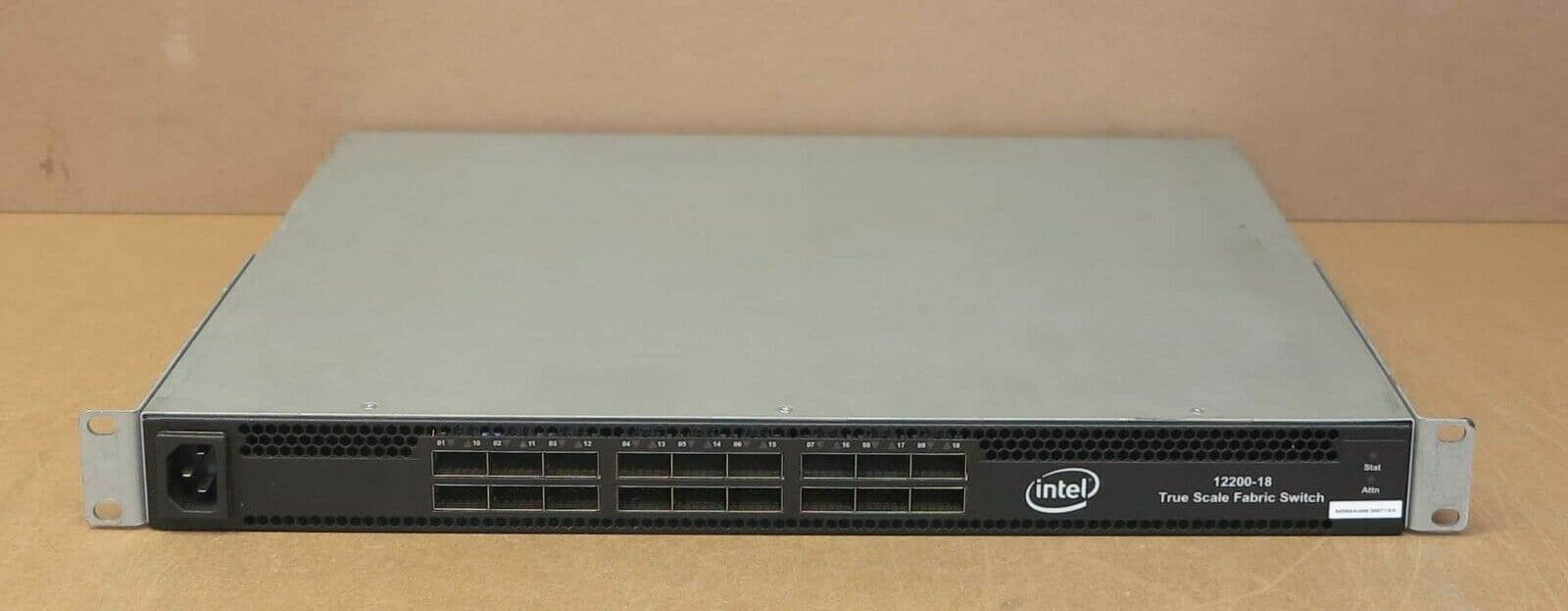

Intel True Scale Fabric Edge 12200-18 40G 1U 18-Port Switch Network Infiniband

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_12.png

RDMA

RDMA(Remote Direct Memory Access)和 Socket 都是网络传输技术，但它们有几个重要的区别:

  1. 数据传输方式不同: Socket是一种通过传统网络协议栈传输数据的方法，而RDMA是一种通过直接访问内存中的数据来传输数据的方法
  2. 传输效率不同: 由于RDMA可以直接访问内存中的数据，从而避免了多次数据拷贝和数据转换，因此在传输效率方面要优于Socket
  3. CPU开销不同: 由于RDMA可以避免多次数据拷贝和数据转换，因此可以减轻CPU的负载，从而提高系统的可扩展性和吞吐量
  4. 应用场景不同: RDMA适用于需要高性能、低延迟和高吞吐量的应用场景，例如高性能计算、大数据和云计算等领域；而Socket更适用于一般的网络应用，例如Web服务器、邮件服务器等

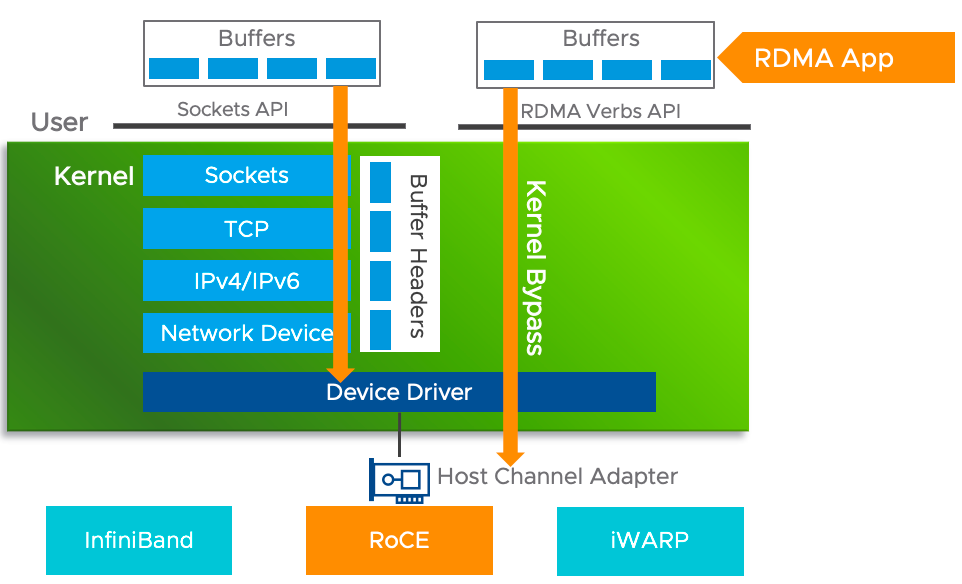

Zero Copy/Kernel Bypass/No CPU

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_7.png

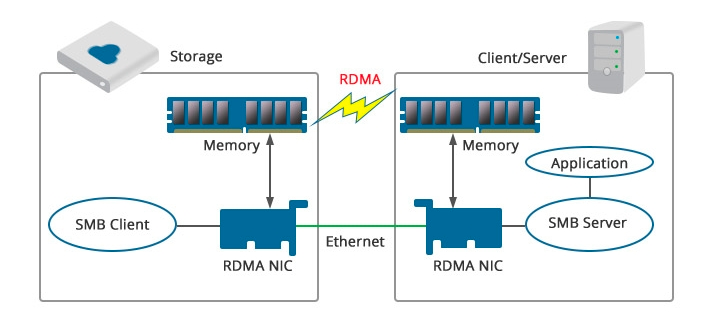

RDMA Server/Client

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_6.png

RoCE

一个典型的疑问，如何服务端是 RDMA 网卡，但是客户端只有以太网卡，还能使用到 RDMA 的好处吗。

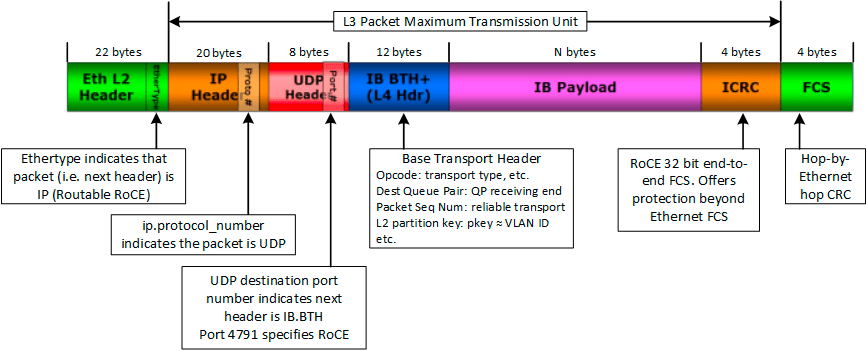

  1. 数据包格式: RoCEv2使用了与InfiniBand相同的数据包格式，即包含了一个数据头(包括了发送方和接收方的地址信息、数据长度、服务类型等信息)和一个数据体
  2. 数据传输方式: RoCEv2将RDMA操作的传输方式映射到了以太网协议栈上。具体来说，RoCEv2采用了RDMA连接的三元组模型(即QP，Queue Pair)，将QP映射到了Ethernet上的VLAN和UDP端口上
  3. 数据包传输: RoCEv2采用了UDP/IP协议栈作为底层传输层，使用标准的以太网协议进行数据包传输。在传输过程中，RoCEv2将RDMA数据包封装在UDP数据包中，然后再将UDP数据包封装在IP数据包中，最终通过以太网进行传输
  4. 数据处理: 在接收方，RoCEv2使用与InfiniBand相同的数据处理方式，即将接收到的数据包直接传输到用户内存中，而不需要经过内核的复制和处理

需要注意的是，RoCEv2 需要使用数据中心网路(DCB)和 PFC(Priority Flow Control)等协议来保证传输的 QoS(Quality of Service)和可靠性。在实际使用中，为了实现最佳的性能和效果，还需要针对具体的应用场景和网络环境进行调整和优化。

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_8.png

iWARP

iWARP 和 RoCEv2 都是用于以太网上运行 RDMA 的协议，它们之间的主要区别如下:

  1. 底层网络技术: iWARP使用TCP/IP协议栈来进行RDMA操作，而RoCEv2使用UDP/IP协议栈。iWARP需要使用特殊的网卡来处理RDMA操作，而RoCEv2可以在标准的以太网卡上运行
  2. 延迟和吞吐量: iWARP的延迟通常比RoCEv2更高，但在高负载情况下，iWARP的吞吐量可能更高。RoCEv2具有更低的延迟，但在高负载情况下可能会出现吞吐量瓶颈
  3. 协议开销: iWARP协议比RoCEv2更为复杂，因此在处理RDMA操作时需要更多的CPU和内存资源。RoCEv2协议更加简单，因此在处理RDMA操作时需要的CPU和内存资源更少
  4. 络兼容性: 由于iWARP使用TCP/IP协议栈，因此它可以很好地与现有的网络基础设施集成。RoCEv2使用UDP/IP协议栈，需要对网络进行一些修改以支持RDMA操作。

其他

价格

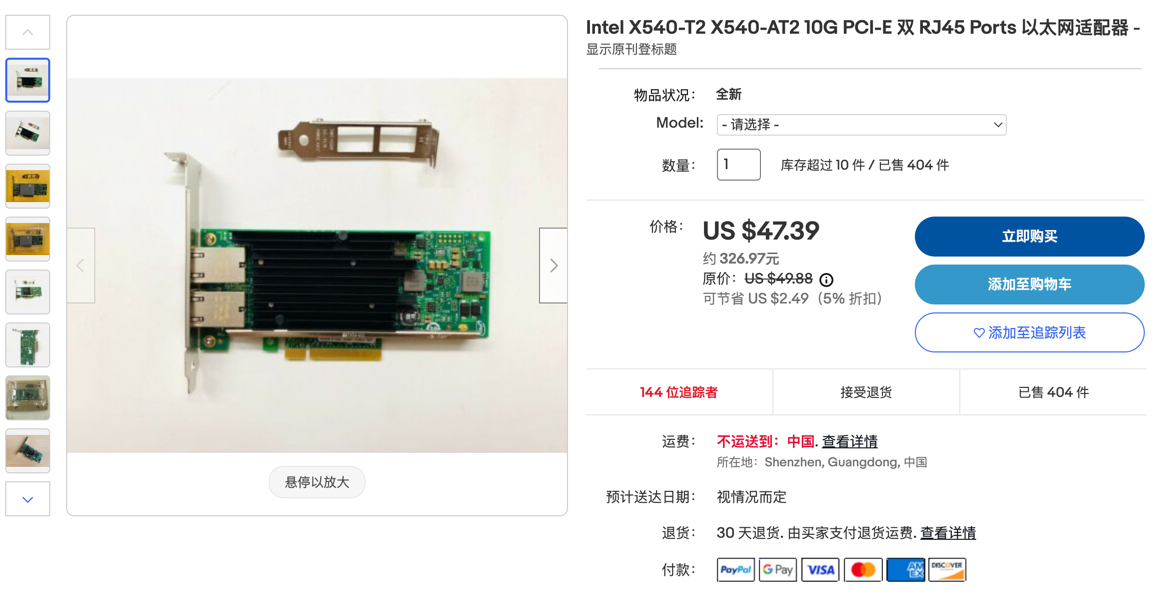

Intel X540 AT2双口万兆

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_4.png

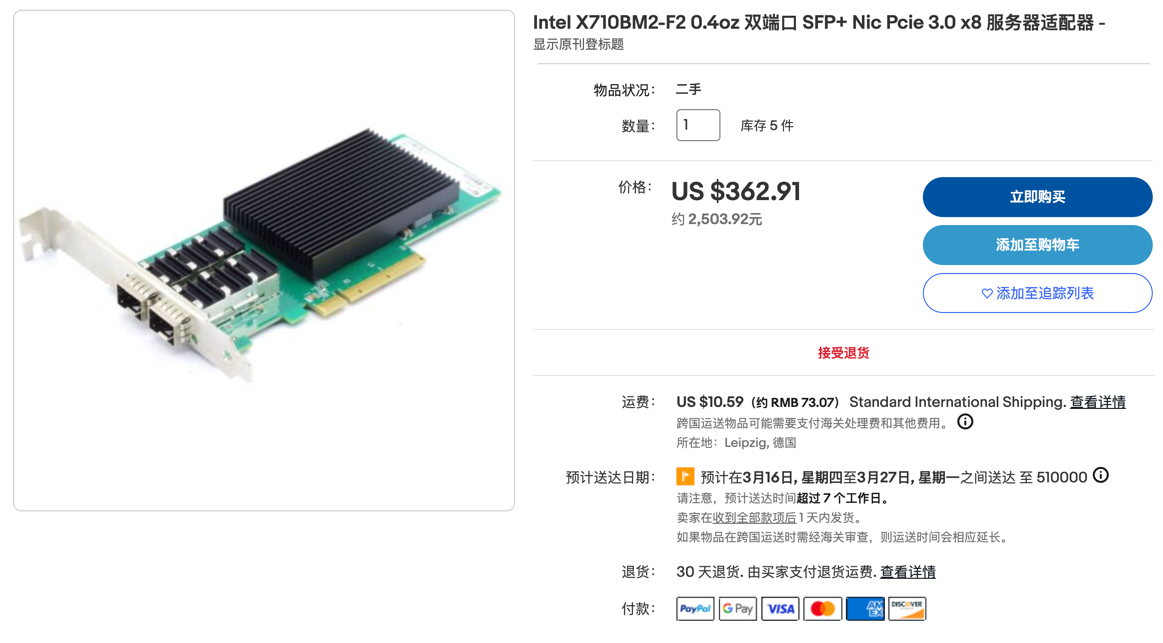

Intel X710BM2-F2双口万兆

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_5.png

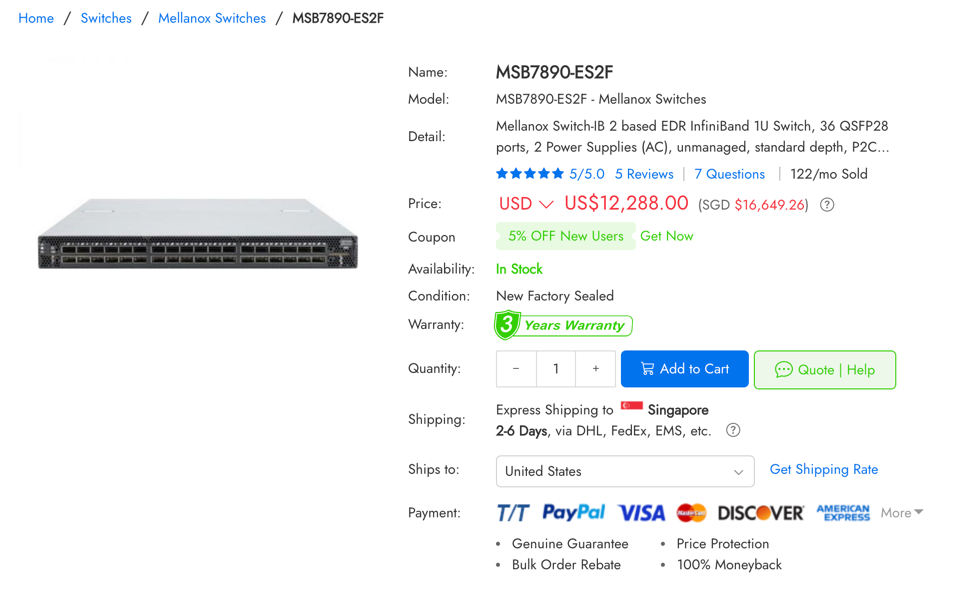

IB交换机

/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_11.png

技术文档

Mellanox 因为已经被 Nvidia 收购了，所以很多文档都从原来的站点迁移到 Nvidia 的官网，但是 Mellanox 原来的站点还有效，因此有些技术文章，或者部分的问答社区中的内容会同时存在在 Mellanox 和 Nvidia 的官网，如果查看的产品比较新的话，那么一般在 Nvidia 的官网上是能找到的，如果比较旧的话就不一定了。

另外就是从 Nvidia 检索到的 Mellanox 相关的文章内的一些其他链接不一定会正常跳转到，如果无法跳转，可以直接到 Mellanox 的社区里直接搜索。

  1. Nvidia技术社区
  2. Mellanox技术社区

常用工具

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

# 安装工具
yum install -y iproute libibverbs libibverbs-utils infiniband-diags
yum install -y qperf
# 显示device信息(简略)
ibv_devinfo
# 显示device信息(详细)
ibv_devinfo -v
# 输出指定设备的主要信息
ibv_devinfo -d mlx4_0
# 输出指定设备的详细信息
ibv_devinfo -d mlx4_0 -v
# 列出device
ibv_devices
# 显示device和网口的对应关系，属于Mellonx的命令，intel的需要阅读用户说明自己根据他们的脚本编写类似的命令
ibvdev2netdev
# 显示gid列表，属于Mellonx的命令，intel的需要阅读用户说明自己根据他们的脚本编写类似的命令
show_gids
# 查看端口包丢弃情况，属于Mellonx的命令，intel的需要阅读用户说明自己根据他们的脚本编写类似的命令
show_drop
# 查看核更改网卡工作模式Ethernet或infiniband模式
ibstatus
# 监视InfiniBand异步事件
ibv_asyncwatch
# 显示光纤网络中所有链路的链路信息
iblinkinfo
iblinkinfo.pl
# 用法sminfo –help查询IB SMInfo属性
sminfo
# 查询InfiniBand设备状态或IB地址上的系统状态
ibstat
ibsysstat
# RDMA网卡自测，查看网卡状态(Mellonx)
hca_self_test.ofed
# Mellanox OFED安装的信息
/etc/infiniband/info
# 看自动加载的模块列表(Mellonx)
cat /etc/infiniband/openib.conf
# 检查Mellanox网卡是否安装和版本
lspci -v | grep -i mellanox
# 查询ice和固件版本
ethtool -i ens21f0
# 查看irdma版本、ice版本
modinfo irdma
modinfo ice
# 查看rdma-core版本
rpm -qa|grep rdma-core
# 验证RDMA内核模块是否已加载
/etc/init.d/openibd status
# 显示GID
show_gids
# 显示当前设备安装的OFED包的信息驱动、工具等
ofed_info

工具实测

在公司的 RDMA 测试机器上进行一些命令的操作，可以发现是异构网卡的情况，同时有 Intel 和 Mellanox 的 IB 设备。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# ibstatus
Infiniband device 'i40iw0' port 1 status:
	default gid:	 0894:eff6:4ec4:0000:0000:0000:0000:0000
	base lid:	 0x1
	sm lid:		 0x0
	state:		 1: DOWN
	phys state:	 3: Disabled
	rate:		 10 Gb/sec (4X SDR)
	link_layer:	 Ethernet

Infiniband device 'i40iw1' port 1 status:
	default gid:	 0894:eff6:4ec3:0000:0000:0000:0000:0000
	base lid:	 0x1
	sm lid:		 0x0
	state:		 1: DOWN
	phys state:	 3: Disabled
	rate:		 10 Gb/sec (4X SDR)
	link_layer:	 Ethernet

Infiniband device 'mlx5_bond_0' port 1 status:
	default gid:	 fe80:0000:0000:0000:bace:f6ff:fe4e:19e4
	base lid:	 0x0
	sm lid:		 0x0
	state:		 4: ACTIVE
	phys state:	 5: LinkUp
	rate:		 25 Gb/sec (1X EDR)
	link_layer:	 Ethernet

qperf测试RDMA网络

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

server: 172.24.166.120
client:
yum install -y qperf
ping -c5 192.0.2.1
qperf
qperf -t 60 172.24.166.120 tcp_bw tcp_lat
# qperf -t 60 172.24.166.120 tcp_bw tcp_lat 无rdma -> rdma
tcp_bw:
    bw  =  931 MB/sec
tcp_lat:
    latency  =  26.4 us

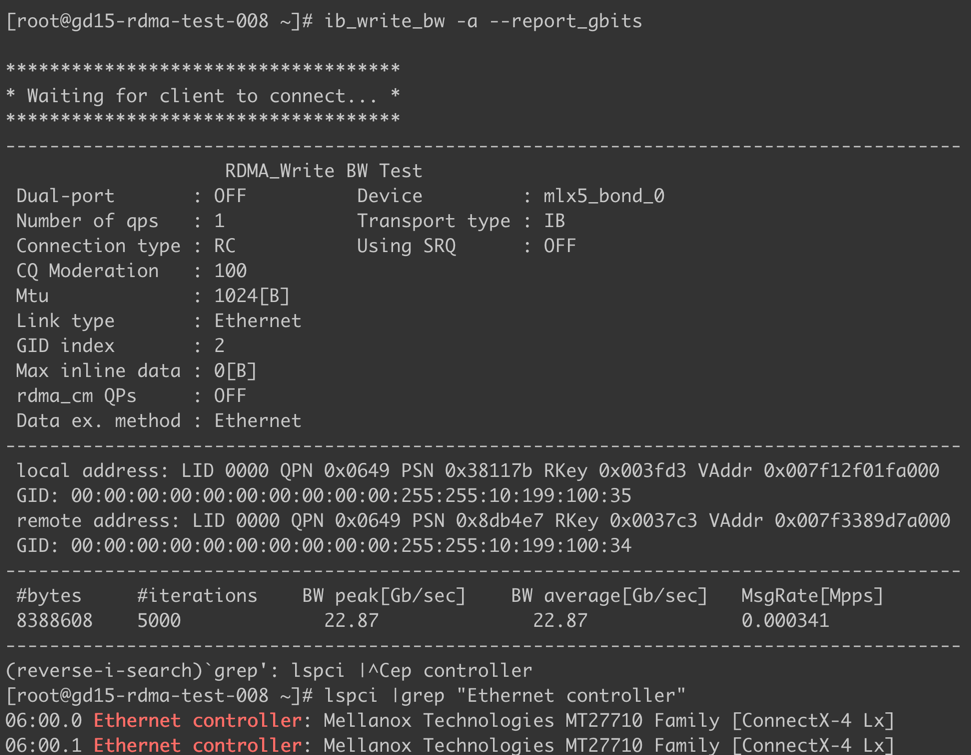

# qperf -t 60 172.24.166.120 tcp_bw tcp_lat rdma -> rdma
/rdma-00-%E5%90%8D%E8%AF%8D%E8%A7%A3%E9%87%8A/img_1.png

公有云

阿里云/腾讯云有提供 eRDMA 的机型。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

# 阿里云eRDMA
yum update -y
yum install -y gcc-c++ dkms cmake kernel-devel kernel-headers libnl3 libnl3-devel
wget http://mirrors.cloud.aliyuncs.com/erdma/erdma_installer-latest.tar.gz
tar -xvf erdma_installer-latest.tar.gz && cd erdma_installer
sh install.sh --batch
eadm ver
yum install -y qperf
lspci | grep Mellanox
ibv_devinfo
rdma link show
ip link show ib0
yum install -y qperf
