螺丝松紧分析-2

Posted on Oct 12, 2024

Table of contents:

概述

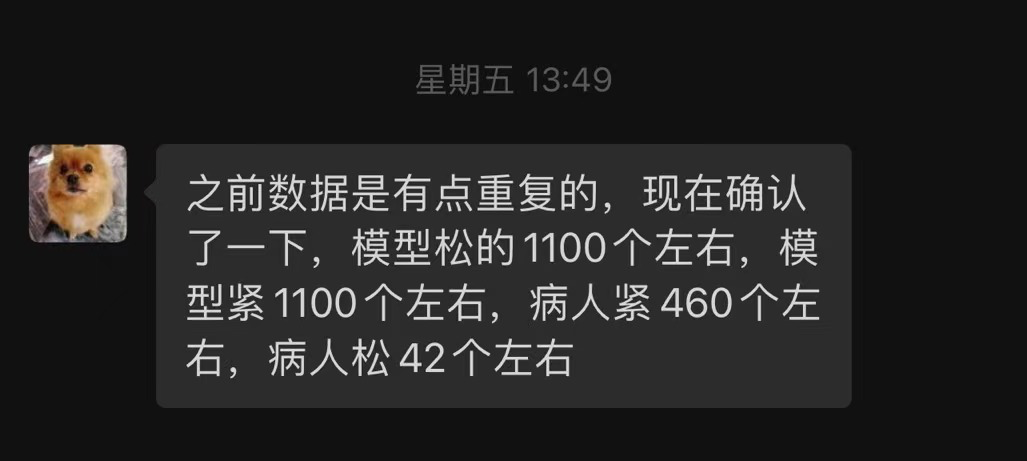

因为之前的实验中，发现有些图片重复和命名格式的问题，重新整理之后再跑一次。

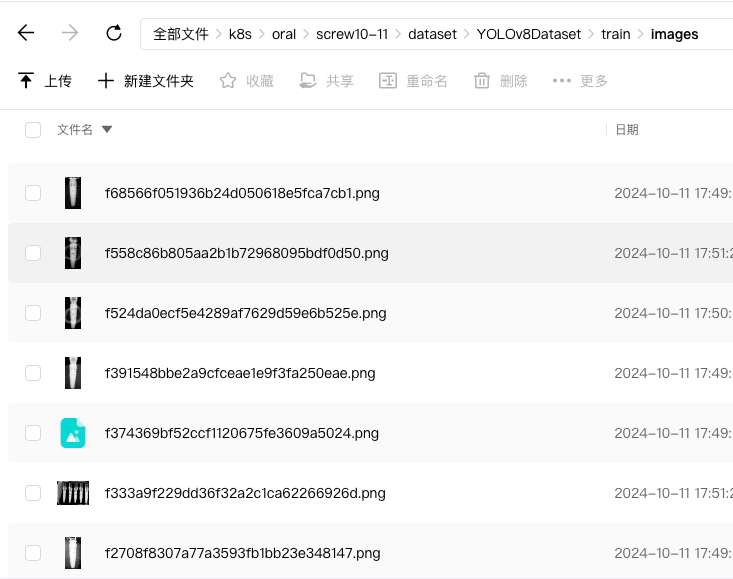

因为有很多模型图片，计划是通过模型图片训练一个用于螺丝的语义分割模型出来，这样有利于以后用模型的方式，快速增加预训练的样本量。下面是用于 Yolo 训练的图片整理的结果，从下图看，参与 Yolo 训练的图片中，可能会有1-5个左右的螺丝。

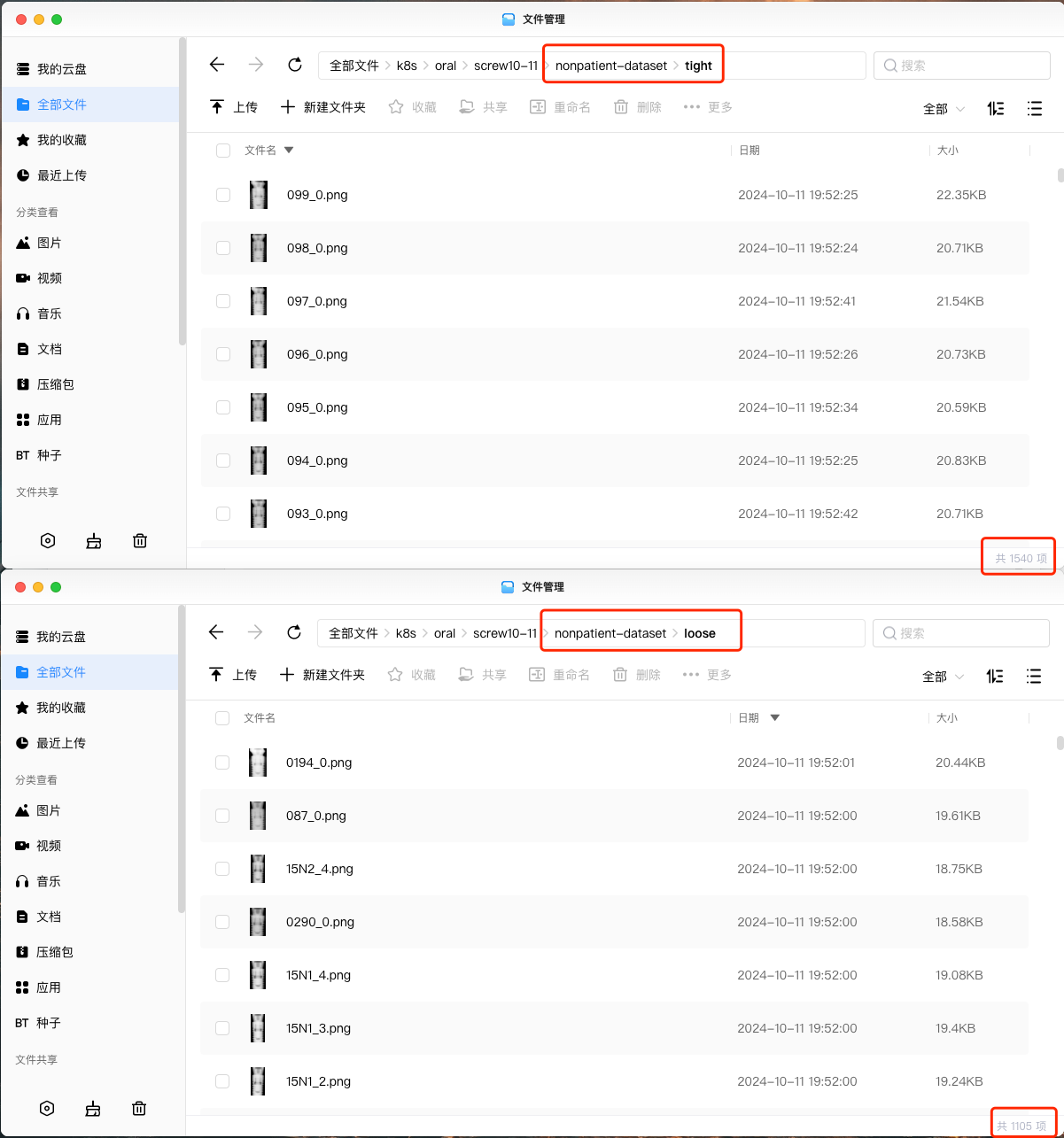

模型训练出来之后，我们通过 Yolo 来分别针对 tight 和 loose 分割图片，用于做分类模型的预训练，从分割的结果可以看到，Yolo 已经将原始的图片的螺丝的部分分割出来了。

另外还需要对病人的真实图片进行 Yolo 的分割，之后这部分的图片会用于 fine-tuned 上面提到的预训练的模型，图片的分割结果如下。

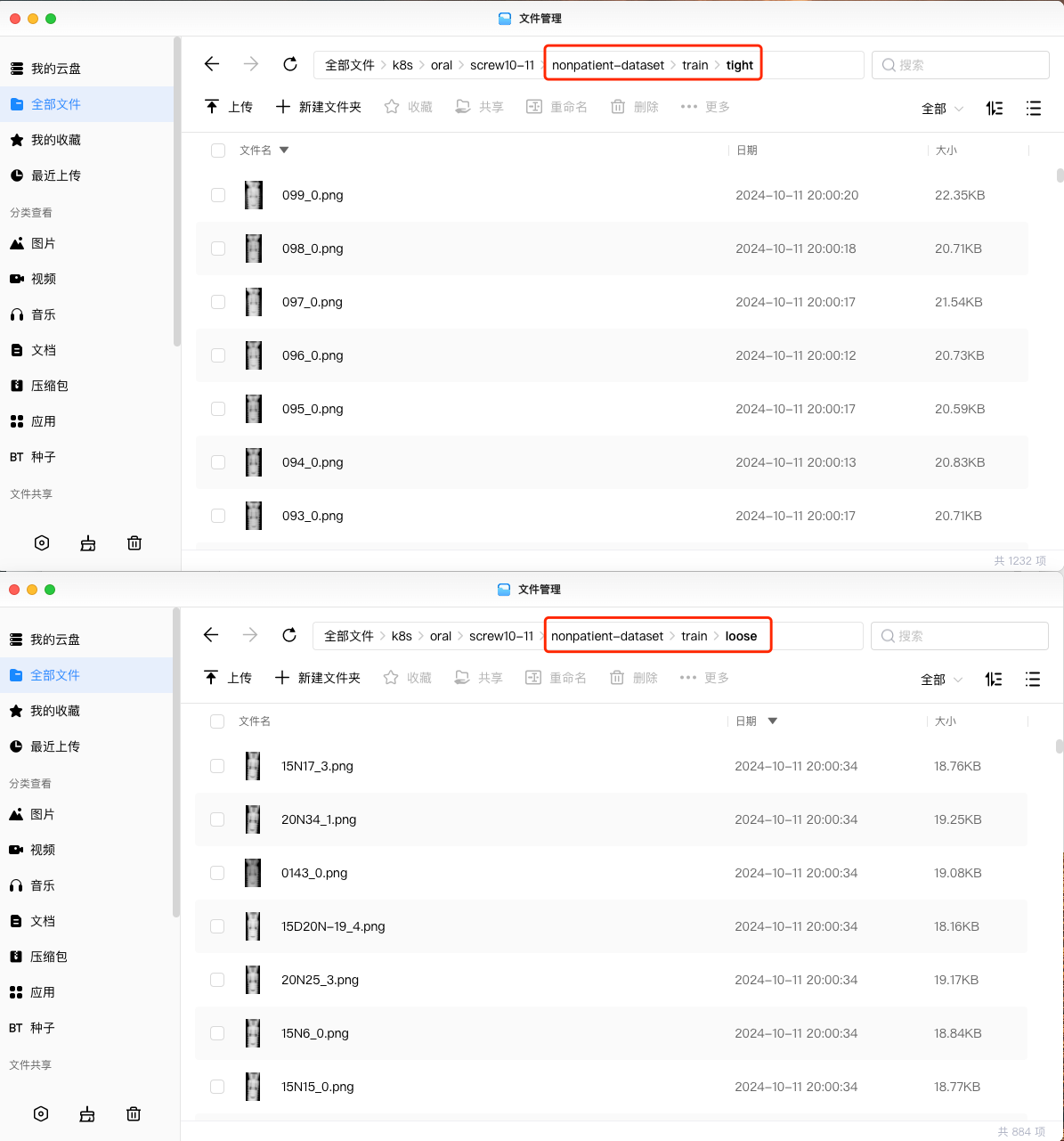

使用上面准备好的训练图片，进行第一步的预训练，70%做训练集，数据量如下。

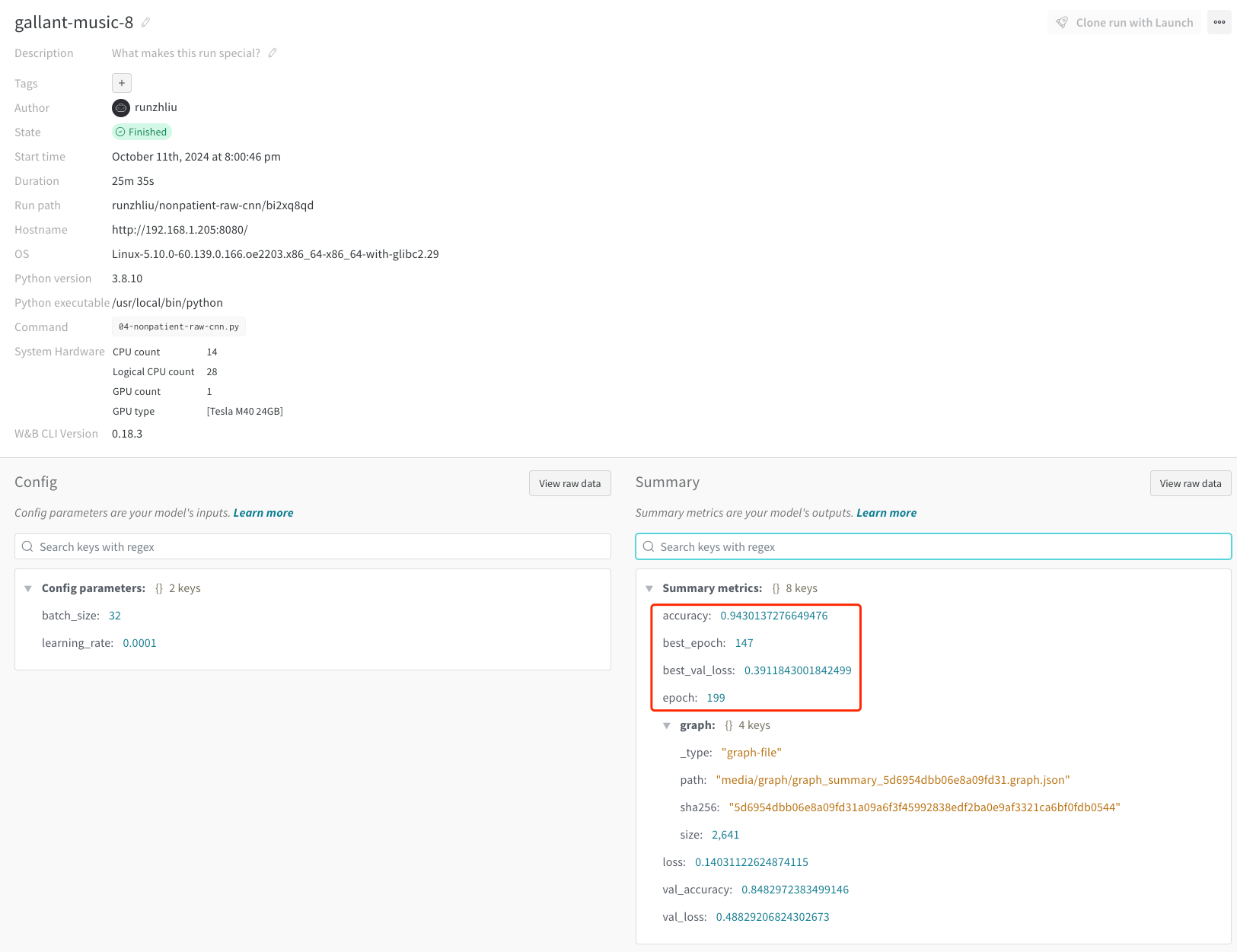

训练的结果如下，模型的在训练集上准确率达到95%，在另外的15%验证集图片上表现也还可以，达到了85%的准确率。

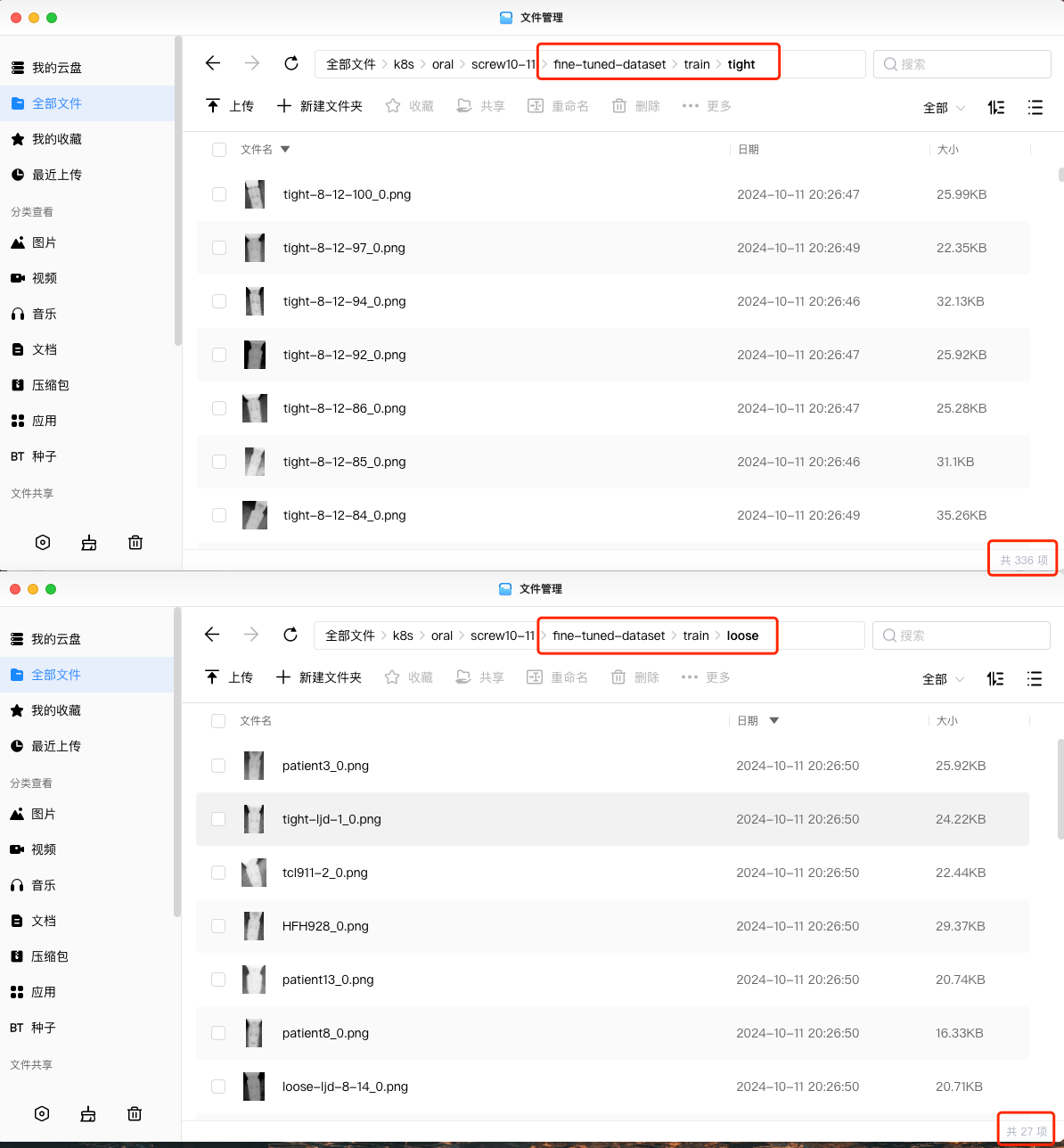

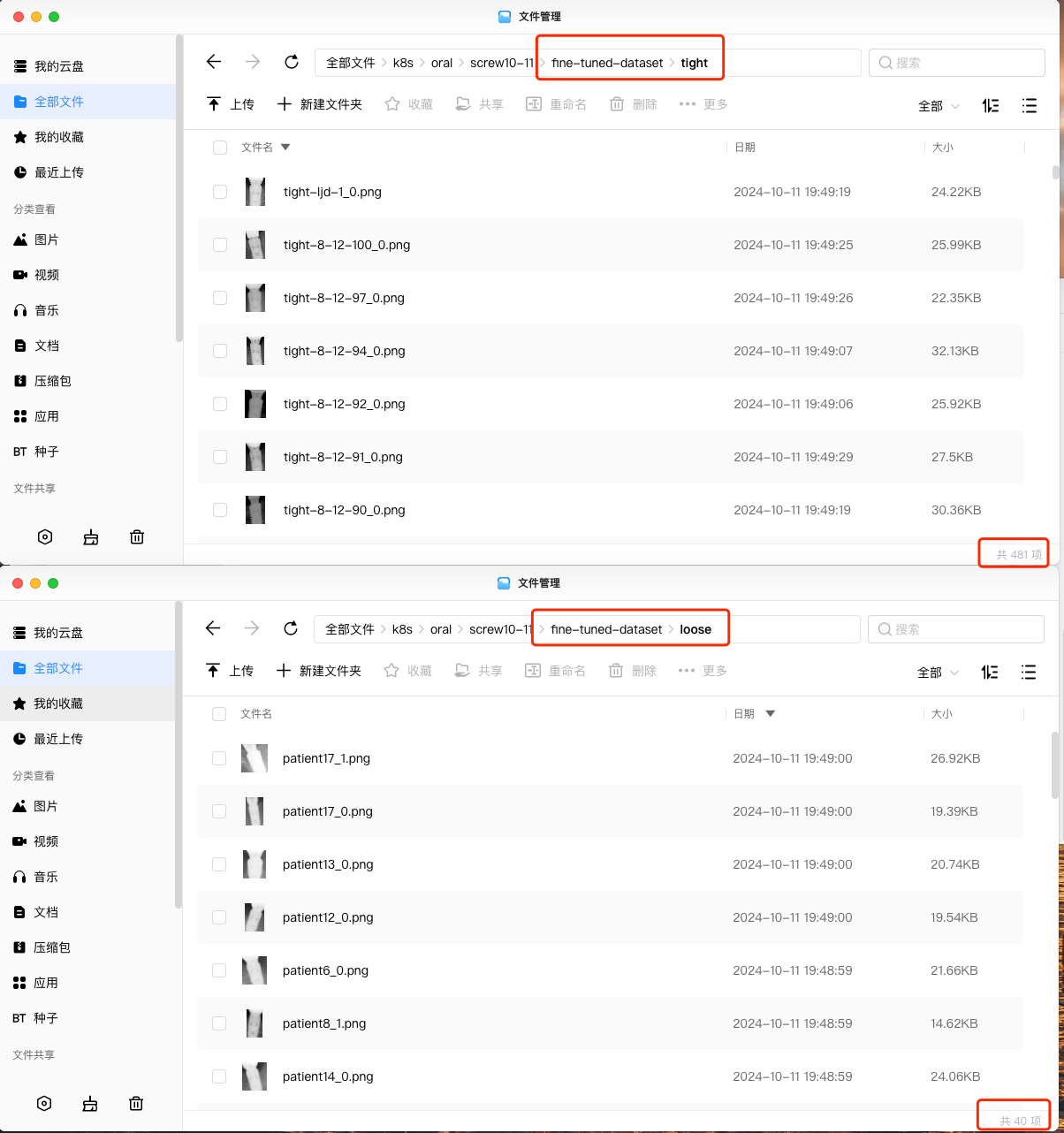

我们用上述提到的经过 Yolo 分割的病人的真实螺丝图片进行模型 fine-tuned，还是一样的70%的图片数量作为训练集。

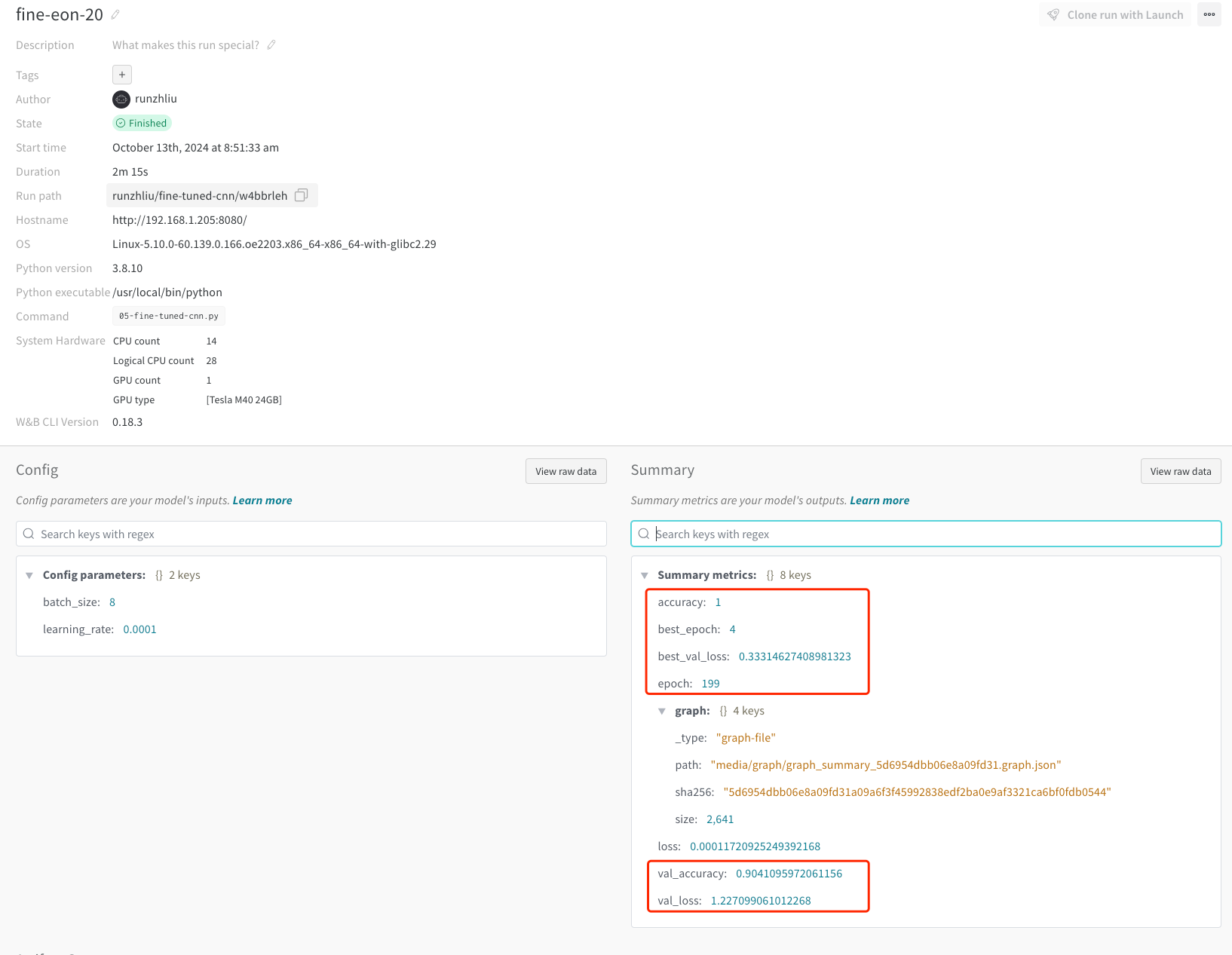

训练的结果如下，训练集的准确率很高，达到了100%，并且在验证集上也有90%的准确率，不过我们可能还不能认为他这是一个好模型，关键是因为某一分类的图片太少了，病人 loose 的图片参与训练只有不到30张，参与训练的 tight 的图片有300+张。

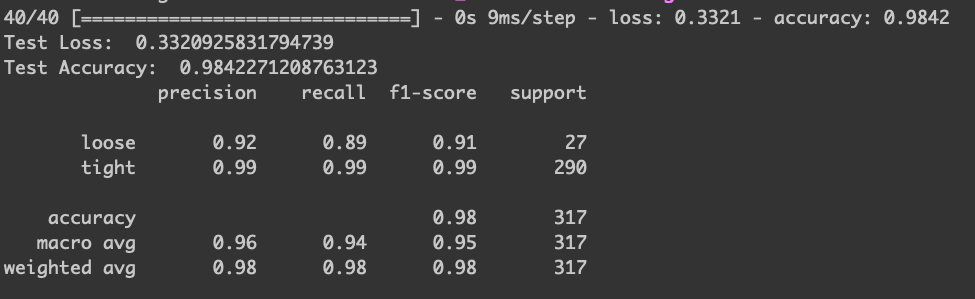

这个结果还是不错的，基本上 tight 的能预测到是 tight 的，loose 同样。

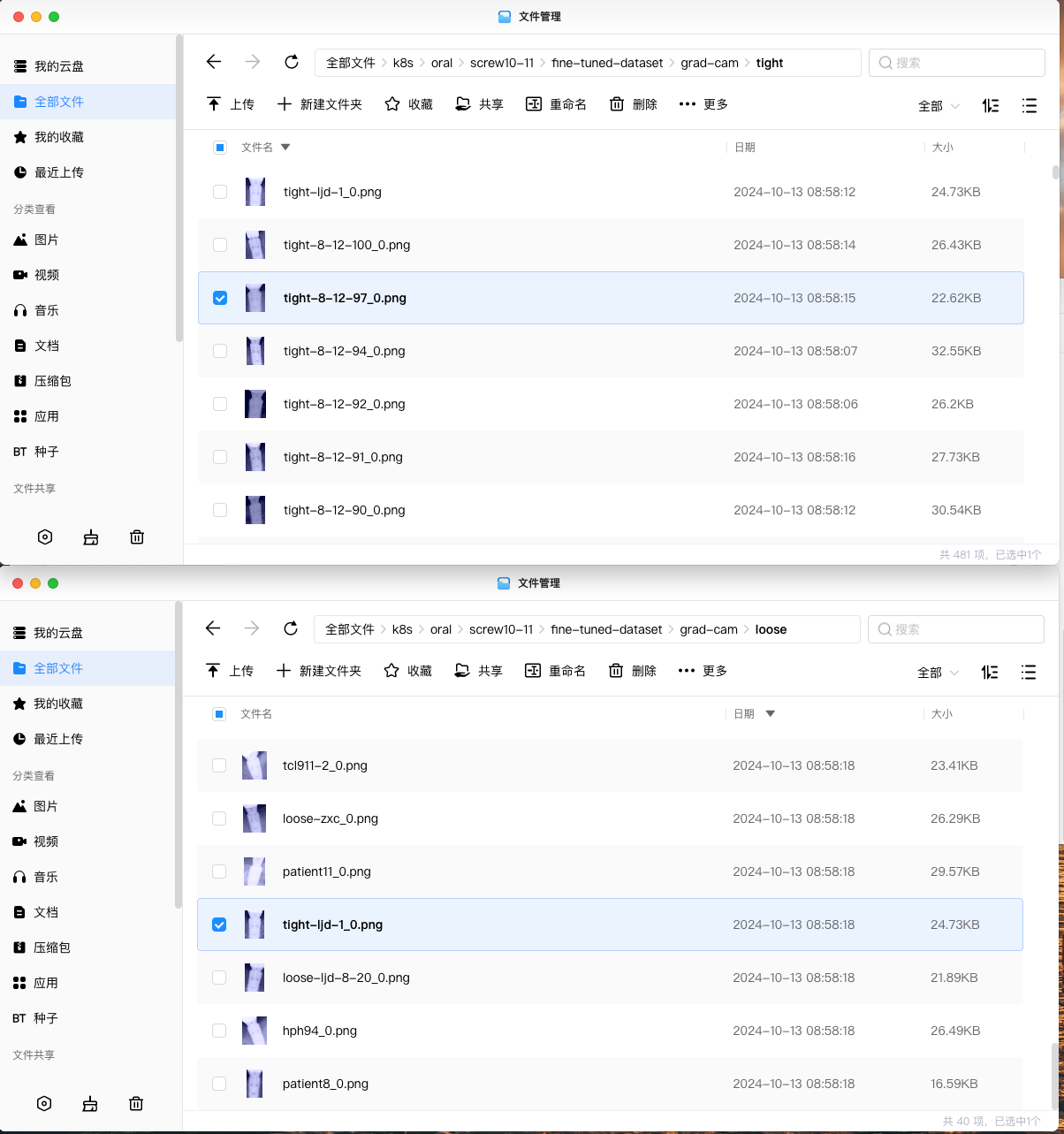

虽然我们在上面的结果中，因为图片数量的问题怀疑模型的准确度，所以我们再用 grad-cam 来看看这个 CNN 分类模型的依据是否能在图片中很直观的观察到。从下面的结果看，这个 grad-cam 并不能准确的指出如何判断螺丝松紧的。

这个问题是一直以来都有的了，病人真实的 loose 图片不好收集，从预训练的结果可以猜测到，实际上图片量上百上千之后，效果应该还是可以的，那么图片就只能继续收集了。

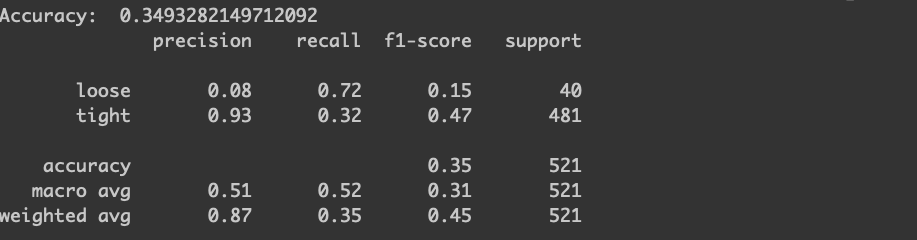

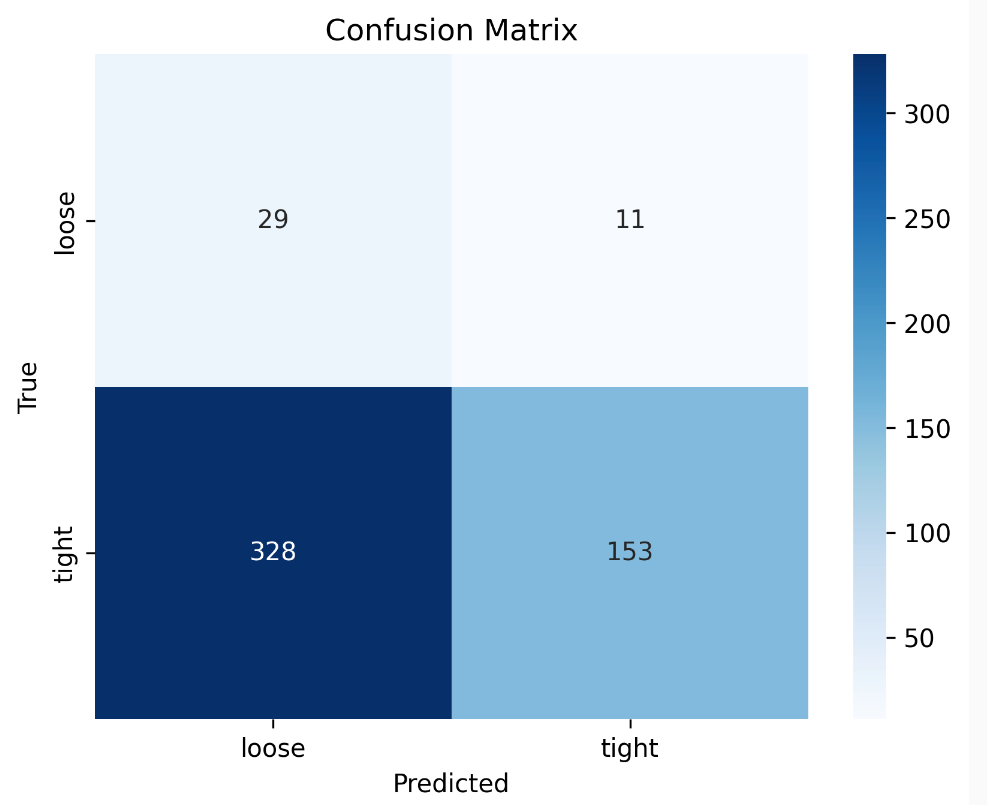

理论上，当然不太建议，毕竟用模型直接去推理病人的，应该是有 gap 的，不过可以试一试。从这个结果看，大部分 predict 成 loose 的，实际都是 tight，模型的准确度是一般的，只有35%，所以预训练的模型用在病人的图片上分类的效果是比较差的。

从 grad-cam 的结果没有把 CNN 真正有效的可视化，可能是需要 review 一下 grad-cam 的代码了。
