Flink的工作和调度

概述

Flink中的执行资源通过任务槽定义。每个TaskManager都有一个或多个任务槽,每个槽都可以运行一个并行任务管道。流水线由多个连续的任务,如在第n一MapFunction的连同并行实例第n一ReduceFunction的并行实例。请注意,Flink经常同时执行连续任务:对于流程序,无论如何都会发生,但对于批处理程序,它经常发生。

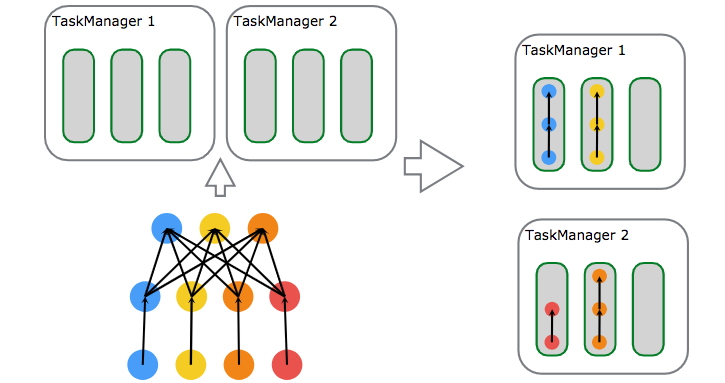

下图说明了这一点。考虑一个带有数据源,MapFunction和ReduceFunction的程序。源和MapFunction以4的并行度执行,而ReduceFunction以3的并行度执行。管道由序列Source-Map-Reduce组成。在具有2个TaskManagers且每个具有3个插槽的群集上,程序将按如下所述执行。

/flink%E7%9A%84%E5%B7%A5%E4%BD%9C%E5%92%8C%E8%B0%83%E5%BA%A6/image_1d0ml5q5q1d59fkj13ac13uu1slg9.png

在内部,Flink限定通过SlotSharingGroup 和CoLocationGroup 哪些任务可以共享的狭槽(许可),分别哪些任务必须严格放置到相同的时隙。

JobManager数据结构

在作业执行期间,JobManager会跟踪分布式任务,决定何时安排下一个任务(或一组任务),并对已完成的任务或执行失败做出反应。

JobManager接收JobGraph,它是由算子(JobVertex)和中间结果(IntermediateDataSet)组成的数据流的表示。每个算子都具有属性,例如并行性和它执行的代码。此外,JobGraph还有一组附加库,这些库是执行算子代码所必需的。

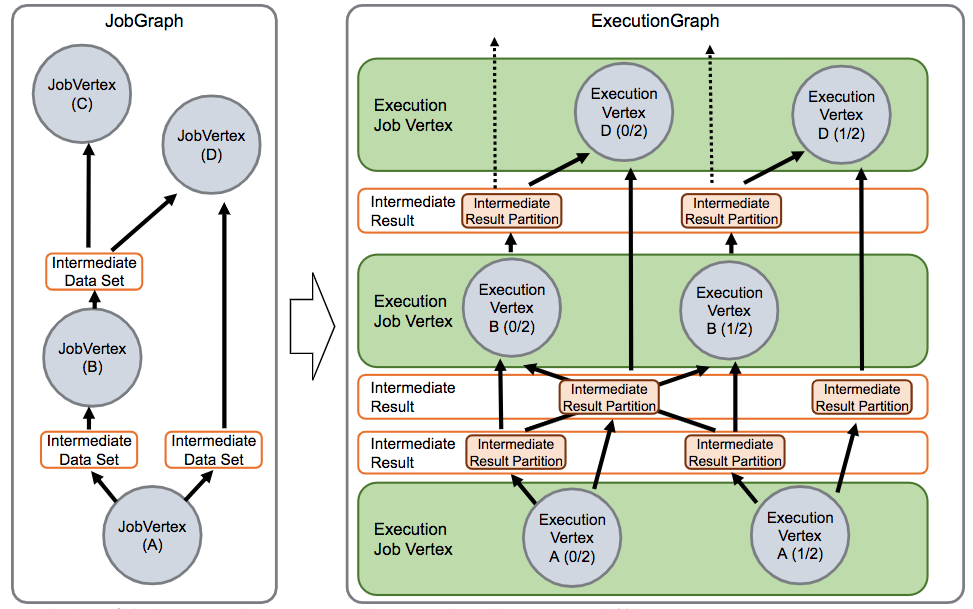

JobManager将JobGraph转换为ExecutionGraph。ExecutionGraph是JobGraph的并行版本:对于每个JobVertex,它包含每个并行子任务的ExecutionVertex。并行度为100的算子将具有一个JobVertex和100个ExecutionVertices。ExecutionVertex跟踪特定子任务的执行状态。来自一个JobVertex所有ExecutionVertices都保存在 ExecutionJobVertex中,它跟踪整个算子的状态。除了顶点之外,ExecutionGraph还包含IntermediateResult和IntermediateResultPartition。前者跟踪IntermediateDataSet的状态,后者是每个分区的状态。

/flink%E7%9A%84%E5%B7%A5%E4%BD%9C%E5%92%8C%E8%B0%83%E5%BA%A6/image_1d0mlbfl91jg01lcp76o1bsj1sc6m.png

每个ExecutionGraph都有一个与之关联的作业状态。此作业状态指示作业执行的当前状态。

Flink作业首先处于创建状态,然后切换到运行,并在完成所有工作后切换到已完成。如果出现故障,作业将首先切换为取消所有正在运行的任务的失败。如果所有作业顶点都已达到最终状态且作业无法重新启动,则作业将转换为失败。如果可以重新启动作业,则它将进入重新启动状态。作业完全重新启动后,将达到创建状态。

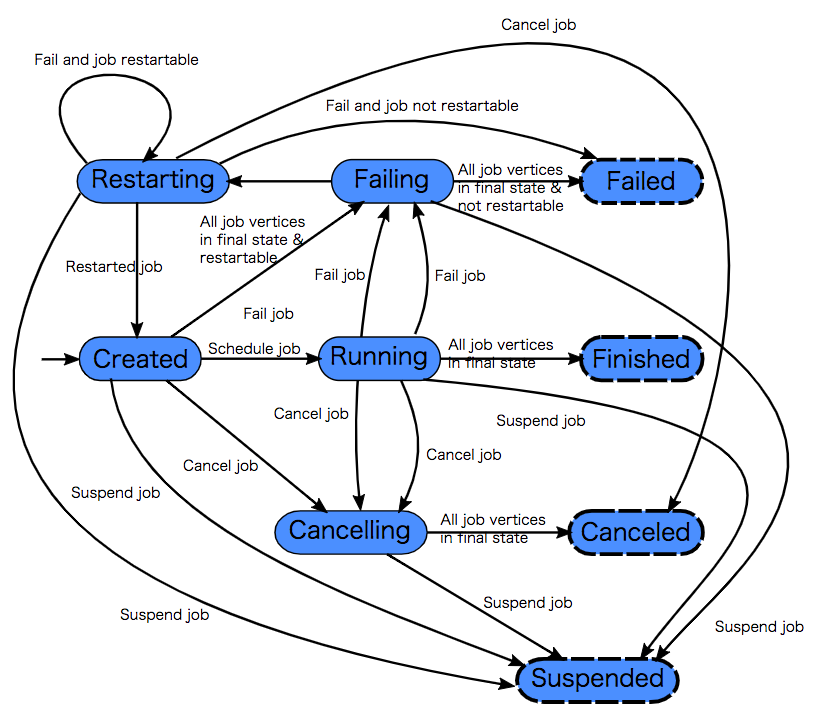

如果用户取消作业,它将进入取消状态。这还需要取消所有当前正在运行的任务。一旦所有正在运行的任务都达到最终状态,作业将转换为已取消的状态与完成,取消和失败的状态不同,它表示全局终端状态,因此触发清理作业,暂停状态仅在本地终端。本地终端意味着作业的执行已在相应的JobManager上终止,但Flink集群的另一个JobManager可以从持久性HA存储中检索作业并重新启动它。因此,到达暂停状态的作业将不会被完全清除。

/flink%E7%9A%84%E5%B7%A5%E4%BD%9C%E5%92%8C%E8%B0%83%E5%BA%A6/image_1d0mlk0l6mn711e61vk316c416pa13.png

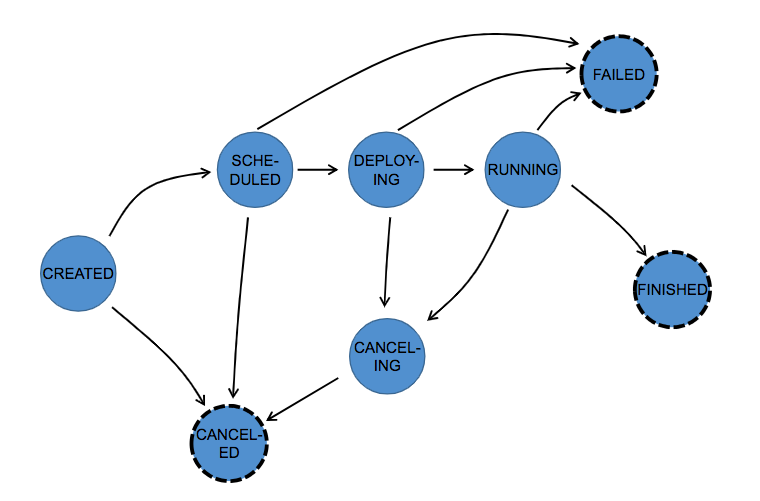

在执行ExecutionGraph期间,每个并行任务都经历多个阶段,从创建到完成或失败。下图说明了它们之间的状态和可能的转换。可以多次执行任务(例如,在故障恢复过程中)。因此,在Execution中跟踪ExecutionVertex执行。每个ExecutionVertex都有一个当前的Execution和先前的Executions。

/flink%E7%9A%84%E5%B7%A5%E4%BD%9C%E5%92%8C%E8%B0%83%E5%BA%A6/image_1d0mlljbaas61i5v1jjo19o1hmt1g.png
