Apache-Beam系列-Docker-Demo

概述

Apache Beam 是什么?Apache Beam 是统一的批/流数据处理的编程模型。本文主要是参考官方文档,用 Docker 来快速跑起来一个用 Beam 来构建的 Flink 程序来处理数据的 Demo。

Docker部署Flink&Beam

首先利用 Docker Compose 来将 Flink Cluster 跑起来。

1
2
git clone https://github.com/ecesena/docker-beam-flink.git
cd docker-beam-flink

然后大家可以看看文件夹的树状结构。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
➜  docker-beam-flink git:(master) tree
.
├── LICENSE
├── README.md
├── base
│   ├── Dockerfile
│   └── supervisor.conf
├── beam-flink
│   ├── Dockerfile
│   └── config-flink-load-jar.sh
├── build.sh
├── docker-compose.yml
├── flink
│   ├── Dockerfile
│   ├── conf
│   │   ├── flink-conf.yaml
│   │   ├── log4j.properties
│   │   ├── logback-yarn.xml
│   │   ├── logback.xml
│   │   └── slaves
│   └── config-flink.sh
└── screenshots
    └── showplan.png

从文件结构看,项目中包含了三个 Dockerfile,其依赖的顺序可以是 base/Dockerfile -> flink/Dockerfile -> beam-flink/Dockerfile。

base 中的 Dockerfile 是 Ubuntu 的基础镜像,这里就不分析了。剩下的逐一分析一下,分析写在里 Dockerfile 里。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
FROM base

# add passless key to ssh
RUN ssh-keygen -f ~/.ssh/id_rsa -t rsa -N ''
RUN cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys && chmod 600 ~/.ssh/*

## 安装 Flink 1.0.3
RUN mkdir ~/downloads && cd ~/downloads && \
    wget -q -O - http://apache.mirrors.pair.com/flink/flink-1.0.3/flink-1.0.3-bin-hadoop26-scala_2.10.tgz | tar -zxvf - -C /usr/local/
RUN cd /usr/local && ln -s ./flink-1.0.3 flink

# 设置 Dockerfile 的环境变量
ENV FLINK_HOME /usr/local/flink
ENV PATH $PATH:$FLINK_HOME/bin

# 将 Flink 的一些配置放入镜像中
ADD conf/flink-conf.yaml /usr/local/flink/conf/
ADD config-flink.sh /usr/local/flink/bin/

# 设置配置脚本的权限
RUN chmod +x /usr/local/flink/bin/config-flink.sh

# 端口映射
EXPOSE 6123
EXPOSE 22

CMD ["/usr/local/flink/bin/config-flink.sh", "taskmanager"]
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
# 从依赖的 flink 镜像开始构建镜像
FROM flink

# 下载 beam-starter,可以先理解为一个预先写好的基于 Beam 的 Flink 作业
RUN curl -L https://github.com/ecesena/beam-starter/releases/download/v0.1/beam-starter-0.1.jar > /root/downloads/beam-starter-0.1.jar

# 下载一段文本文件
RUN curl http://www.gutenberg.org/cache/epub/1128/pg1128.txt > /tmp/kinglear.txt

# 将本地的文件复制到镜像的目录里
ADD config-flink-load-jar.sh /usr/local/flink/bin/

# Flink 上传 jar 包的脚本
RUN chmod +x /usr/local/flink/bin/config-flink-load-jar.sh

# 运行 taskmanager
CMD ["/usr/local/flink/bin/config-flink.sh", "taskmanager"]

以上 Dockerfile 其实很容易理解,就不赘述了。然后用 docker-compose 来运行 Flink。

1
docker-compose up -d

运行之后,可以看看 Docker 正在 Running 的容器就有了。

1
2
3
4
docker-beam-flink git:(master) docker ps
CONTAINER ID        IMAGE                    COMMAND                  CREATED             STATUS              PORTS                                                                             NAMES
2de232e58df8        dataradiant/beam-flink   "/usr/local/flink/bi…"   6 hours ago         Up 6 hours          6121-6123/tcp, 0.0.0.0:32768->22/tcp                                              docker-beam-flink_taskmanager_1
98b52be9c56e        dataradiant/beam-flink   "/usr/local/flink/bi…"   6 hours ago         Up 6 hours          6123/tcp, 0.0.0.0:220->22/tcp, 0.0.0.0:48080->8080/tcp, 0.0.0.0:48081->8081/tcp   docker-beam-flink_jobmanager_1

现在呢,我们基于上面的项目已经运行起来一个 Flink 集群,接下来,我们用 beam 的 Flink Runner 来跑起来一个 Flink 程序。

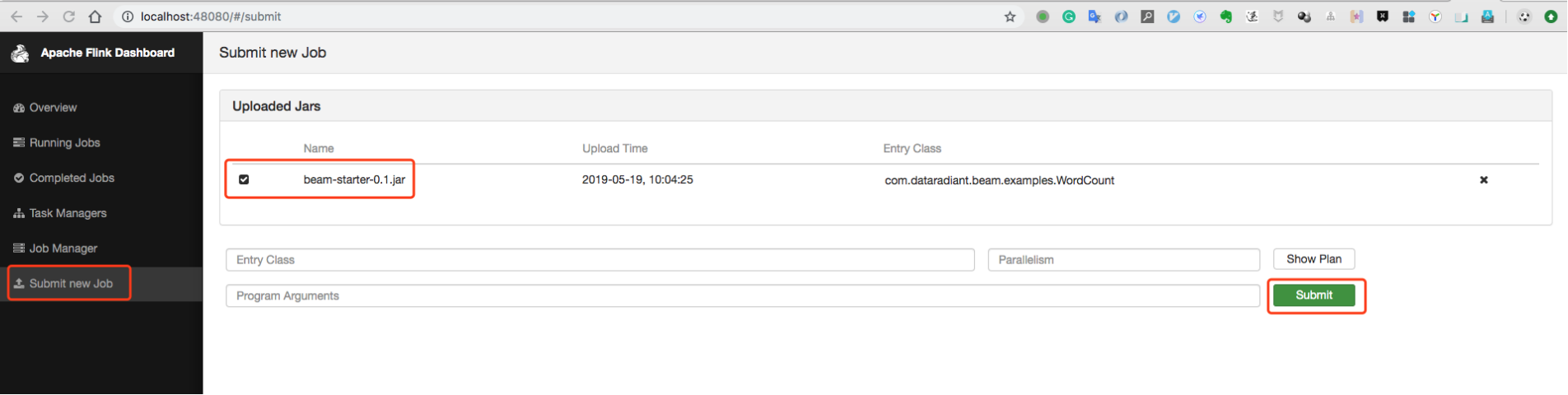

打开 Flink 的 Web UI,然后在 Submit new Job 去提交作业。

/apache-beam%E7%B3%BB%E5%88%97-docker-demo/img.png

按照上图提示,提交的 jar 包是我们打镜像文件的时候打进去的。关于这个项目,我们可以先看看目录结构。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
├── LICENSE
├── README.md
├── pom.xml
└── src
    ├── main
    │   └── java
    │       └── com
    │           └── dataradiant
    │               └── beam
    │                   ├── App.java
    │                   └── examples
    │                       ├── StreamWordCount.java
    │                       └── WordCount.java
    └── test
        └── java
            └── com
                └── dataradiant
                    └── beam
                        └── AppTest.java

所以其实很容易理解,这个示例工程,其实就是基于 Beam 来创建的一个 Flink WordCount 程序而已。关于 WordCount 程序,核心代码如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
Options options = PipelineOptionsFactory.fromArgs(args).withValidation().as(Options.class);

// 选择 Flink 作为 Runner
options.setRunner(FlinkRunner.class);

// 创建数据处理的 Pipeline
Pipeline p = Pipeline.create(options);

p.apply("ReadLines", TextIO.Read.from(options.getInput()))
        // CountWords() ,其实就是计算词频的一个静态风法
        .apply(new CountWords())
        // 定义输出的格式
        .apply(MapElements.via(new FormatAsTextFn()))
        .apply("WriteCounts", TextIO.Write.to(options.getOutput()));

p.run();

总结

本文就是一个具体的例子,展示了如何用 Beam 来构建 Flink 作业,并且用 Docker 来运行这个程序。

参考文章

  1. A Quick Demo of Apache Beam with Docker
警告
本文最后更新于 2017年2月1日,文中内容可能已过时,请谨慎参考。
